YH800C 全自动压力校验仪（便携式）技术说明与应用解析

一、 概述

在流程工业领域，压力仪表的现场计量保障工作长期面临设备分散、工况复杂、数据处理滞后等客观挑战。YH800C 全自动压力校验仪是一款针对工业现场环境设计的便携式压力校准设备。该仪器采用一体化集成架构，将压力发生、精密控制、多通道测量、数据采集与记录管理功能整合于坚固的防护箱体内，旨在为一线计量人员提供一套高效、可靠且符合规范化管理要求的现场作业平台。

二、 现场计量工作中的典型痛点与设计应对

在YH800C的设计逻辑中，以下现场校准中常见的实际困难被作为重点考量因素：

三、 核心功能模块与专业技术指标详解

3.1 压力发生与精密控制单元

YH800C摒弃了传统外接气瓶或手泵的操作模式，采用内置电动气泵结合精密调压阀组的方案。

控压特性：在指定量程范围内，系统可设定任意压力检定点。控制响应速度与稳定性经过优化，在接近目标值时自动减缓升压速率以规避过冲，达到设定点后进入动态稳压模式，压力波动范围控制在极小阈值内，为高精度变送器的校准提供稳定的压力源条件。

压力接口：设备标配双通道输出支架，接口螺纹为M20×1.5（符合国内仪表主流连接标准），接口内置烧结过滤芯结构，可有效拦截管路中的微小颗粒物，防止杂质反灌损伤内部精密阀芯及传感器。

3.2 测量单元与模块化扩展

计量工作的核心在于量值溯源的准确性与灵活性。

内置模块配置：设备标准配置两支内置高精度压力测量模块（可选0.02级或0.05级准确度等级）。具体量程组合根据微压型、差压型、气压型有所不同，例如气压型覆盖(-100~250)kPa及(0~4)MPa，适用于常规工业压力变送器及压力表的直接校准。

外接模块扩展：除内置模块外，设备提供外接压力模块接口，支持连接任意量程的智能压力模块。这一特性解决了单一设备量程覆盖不足的问题，用户可根据季节性或阶段性的大修任务临时增配特定量程模块，无需更换主机。

显示分辨率：测量数值显示位数支持4位、5位、6位可调，便于匹配不同准确度等级的被检表对读数分辨率的要求。

3.3 HART 通讯与智能变送器校准

针对智能压力变送器维护，YH800C内置HART调制解调器功能。在校验HART型压力变送器时，仪器不仅提供标准压力源和电信号测量，还可读取变送器的数字量输出、修改量程上下限、设置阻尼系数或执行回路测试，无需额外携带HART手操器，简化了智能仪表现场诊断与调校的步骤。

3.4 电气测量与安全防护

电信号测量：具备DC 24V回路供电输出及高精度直流电流/电压测量功能，直接适配两线制、三线制压力变送器的校验接线。

误接保护机制：现场接线环境复杂，仪表回路中偶发窜入高压或极性接反情况。YH800C具备输入端口过载保护电路，当检测到异常电压或电流输入时自动切断内部测量链路，保护核心测量板卡不受损毁。

四、 数据处理与计量管理流程

YH800C不仅是现场测试工具，亦作为计量管理数据的采集前端节点。

4.1 检定流程自动化

1、操作流程还原了计量检定的标准步骤：

1. 信息录入：扫描或手动输入被检表基本信息。

2. 参数设定：选择检定依据的规程编号，设定检定点数与循环次数。

3. 自动测试：仪器自动造压至各检定点，稳定后同步采集标准压力值与被检表读数。

4. 数据分析：系统实时计算示值误差、回程误差及轻敲位移（针对指针压力表），并对超差数据点进行高亮警示标识。

4.2 存储与溯源

存储容量：内部非易失性存储器可保存200块以上被检压力表的完整检定记录（包含各检定点原始数据及计算结果）。

数据安全：存储数据支持U盘导出为Excel或PDF格式，确保原始数据不可篡改，满足计量标准考核中对数据保存完整性的要求。

4.3 网络化协同（增配功能）

对于具备网络条件的作业区域或需要远程管理的集团用户，可选配物联网模块。

通讯方式：通过内置Wi-Fi模块连接企业内网或互联网。

云端功能：检定数据实时同步至B/S架构的云端服务器。计量管理人员可在办公PC或移动终端浏览器上登录系统，实时查看现场校验进度、查阅电子原始记录、审批校准证书，实现现场作业与远程管理的协同闭环。

五、 规格与选型参数

用户可根据实际覆盖的压力仪表范围选择合适的子型号。

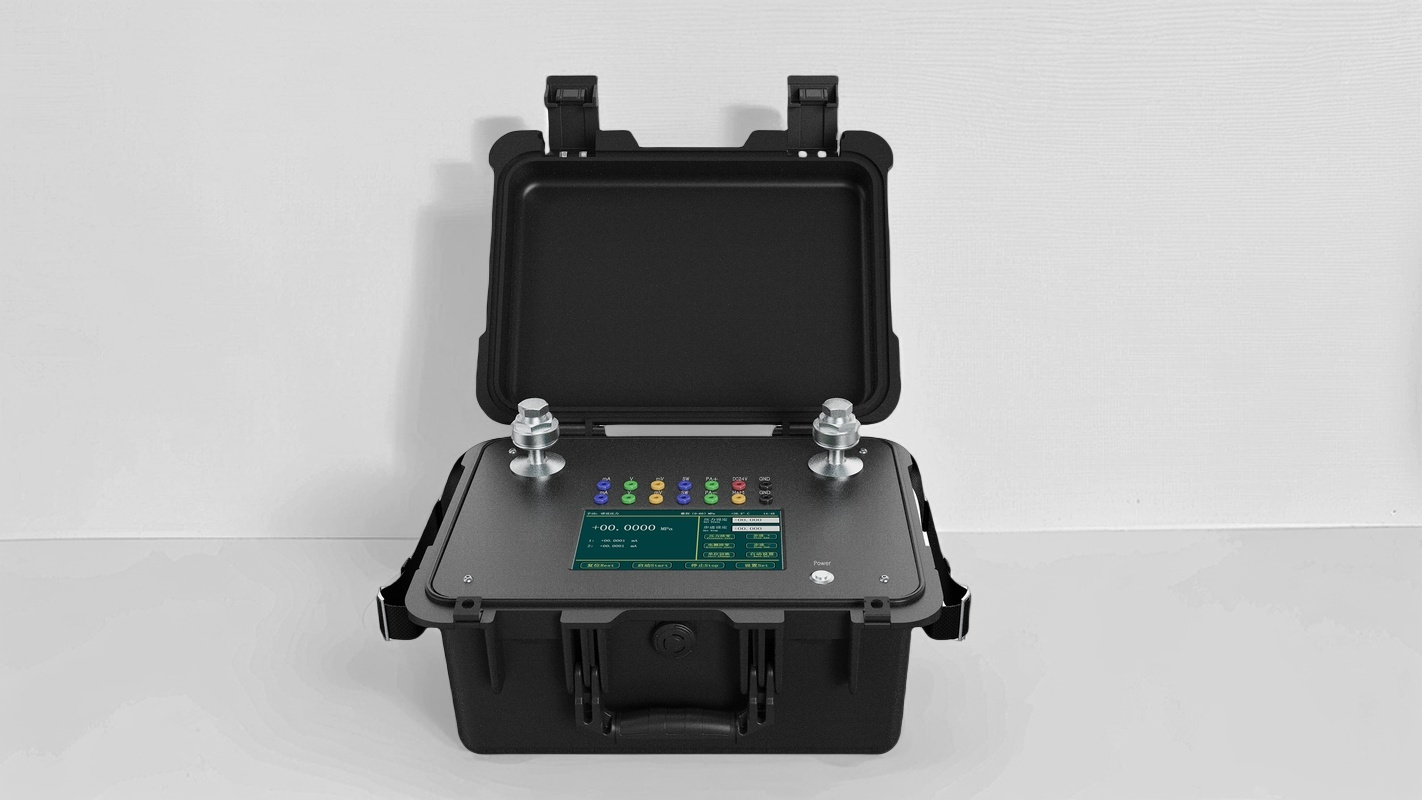

（产品接口细节、控制面板及显示屏布局参考图：20240827292543.jpg）

六、 应用场景参考

石油化工装置大修：用于集中校验装置区内分散的压力开关、压力变送器。

计量室下厂检定：作为标准器携带至客户现场进行压力表的强制检定或校准服务。

航空/电力实验室：用于高精度压力传感器及精密压力表的周期核查。

（注：以上技术说明依据产品资料整理，实际配置与功能以最终交付设备为准。
