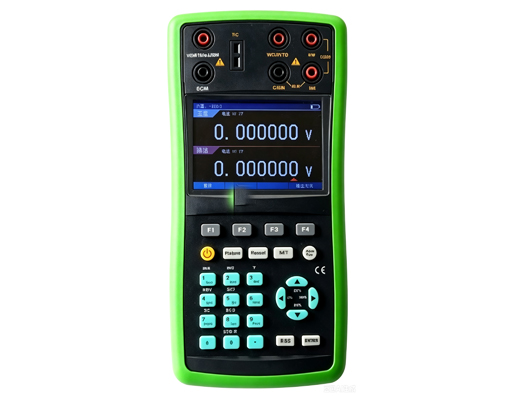

YH812/YH812H高精度多功能校验仪
YH812/YH812H高精度多功能热工信号校验仪是一款高精度、手持式的过程信号测量/输出仪表,能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号;产品可替代电流信号源、电压信号源、电阻箱、电子电位差计、频率计、等测量校验仪器,内置HART功能、可完全替代HART手操器。广泛应用于各级计量、钢铁、电力、石油、化工、各类工业制造、科研院校等计量测试领域。
图标产品概述

YH812/YH812H 高精度多功能校验仪


         YH812/YH812H高精度多功能热工信号校验仪是一款高精度、手持式的过程信号测量/输出仪表,能同时测量与输出电压、电流、电阻、热电偶、热电阻、频率、脉冲、开关量等各种工业过程信号;产品可替代电流信号源、电压信号源、电阻箱、电子电位差计、频率计、等测量校验仪器,内置HART功能、可完全替代HART手操器。广泛应用于各级计量、钢铁、电力、石油、化工、各类工业制造、科研院校等计量测试领域。

图标产品功能

◆测量/输出:电压、电流、电阻、频率、脉冲、开关量,电流输出可支持有源、无源;

◆以温度形式模拟热电阻、热电偶;

◆可模拟二线制变送器;

◆电阻测量可选二、三、四线3种方式;

◆两通道相互隔离,支持同步测量、输出;

◆可提供手动阶跃、自动阶跃、自动步进和手动步进功能;

◆采用3.5寸液晶屏,分辨率480*320;

◆可同时显示测量和输出数据,也可单独显示测量或输出数据;

◆具有自动电源关闭功能、时间可设,适合现场使用;

◆提供DC24V回路电源,可供现场调试之用;

◆热电偶测量和输出提供内置、外置和手动3种冷端温度补偿方式,其中外置参考端采用A级Pt100铂电阻;

◆热电偶种类:R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526;

◆热电阻种类:PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,Cu10,Cu50,Cu100, Nil20,BA1,BA2,PT10;

◆5000mAh可充电锂电池供电;

◆超强保护功能:任意信号误接220V自动保护;

◆防水等级IP67;

◆功耗:<500W;

◆使用环境:温度20℃±2℃,相对湿度80%RH;

◆外形尺寸:1880mm×758mm×1460mm;

◆ HART功能(YH812H):可完全替代HART手操器,设置或校验智能变送器量程,强制智能变送器的输出电流在固 定数值上(如20mA、12mA、4mA),设置线性或开方功能,可以对变送器的压力传感器进行HART清零等。

图标技术指标


名称YH812/YH812H备注
电压输出量程100mV分辨率/精度0.1μV/±(0.008%RD+0.003%FS)最大负载电流
<=2.5mA
1V1μV/±(0.008%RD+0.002%FS)
10V10μV/±(0.008%RD+0.002%FS)
电流输出(有源和无源)30mA0.1μA/±(0.008%RD+0.003%FS)有源输出最大负载电压20V
频率输出量程100Hz0.001Hz/±0.01%FS最大负载电流<=2.5mA
1kHz0.01Hz/±0.01%FS
10kHz10Hz/±0.01%FS
电阻输出量程50Ω0.1mΩ/±(0.008%RD+30 mΩ)激励电流0.4-4mA
500Ω0.1mΩ/±(0.008%RD+30 mΩ)激励电流0.1-2mA
5000Ω10mΩ/±(0.008%RD+100 mΩ)激励电流0.04-0.4mA
脉冲输出量程100Hz(1~100000)1cyc±2dig最大负载电流
<=2.5mA
1kHz(1~100000)
100kHz(1~100000)
开关量输出量程100Hz(1Hz~110Hz)分辨率/精度0.01Hz/±2dig
1kHz(0.1kHz~1.1kHz)1Hz/±2dig
10kHz(1kHz~11kHz)0.1kHz
100kHz(10kHz~110kHz)1KHz/±2dig
输出24V±10%FS回路输出
电压测量
量程
200mV0.1μV/±(0.008%RD+0.003%FS)
2V1μV/±(0.008%RD+0.002%FS)
20V10μV/±(0.008%RD+0.002%FS)
200V0.1mV/±(0.008%RD+0.002%FS)
电流测量
量程
20mA0.1μA/±(0.008%RD+0.003%FS)
200mA1μA/±(0.008%RD+0.003%FS)
频率测量
量程
100Hz0.001Hz/±0.01%FS最大负载电流
<=2.5mA
1kHz0.01Hz/±0.01%FS
10KHz10Hz/±0.01%FS
电阻测量(四线)
量程
50Ω0.1mΩ/±(0.008%RD+30 m2)激励电流1mA
500Ω1mΩ/±(0.008%RD+30 m2)
5000Ω10mΩ/±(0.008%RD+100 mΩ)激励电流0.1mA
电阻测量(二三线)
量程
50Ω0.1mΩ/±(0.008%RD+30m2)(3线);
±(0.008%RD+80 mΩ)(2线)

500Ω1mΩ/±(0.008%RD+50mΩ)(3线);
±(0.008%RD+80 mΩ)(2线)
5000Ω10m2/±(0.008%RD+200 mΩ)
