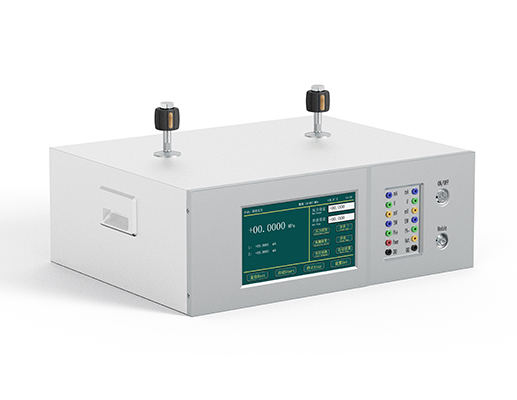

YH630A全自动压力校验台【气压10MPa】
YH630A全自动压力校验台(气压10MPa)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。
图标产品概述

YH630A全自动压力校验台


【气压10MPa】







YH630A全自动压力校验台(气压10MPa)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。

图标产品功能

◆符合最新国家检定规程,可检定一般压力表、精密压力表、数字压力表、压力开关、压力传感器、压力变送器等;


◆设备主要由设备机体、全自动压力发生及控制系统、高精度测量系统、标准数字压力模块、计算机和打印机(选配)、计量软件及附件等组成;


◆控压方式采用高精度控制阀及伺服无级自动控制模式,快速升降压,瞬间稳定;


◆上位机软件及下位机触摸屏均可实现自动控制;


◆具备控压数据、压力曲线的实时显示,数据存储和输出功能;


◆可在范围内任意定点设定,实现定点自动控压;


◆检定点数及次数、单点稳压时间可编辑,系统根据量程自动等分,升降压自动循环,无需人工干预;


◆正反级推进功能,完美实现指针表的反向检定;


◆升降压曲线及误差曲线实时显示;


◆图标式管理菜单;中英文操作界面,10寸触摸屏显示;


◆测量值位数显示:4、5或6位可自定义;


◆具备误接保护功能,避免电路受损;


◆其输出压力的准确度以数字压力标准模块作为控压依据,采用压力、压力变化率双闭环控制方案,快速响应,无超调;


◆具有完整保护功能,过压(如果超过量程的120%则会发出报警)、传感器故障等报警,保护被校表的安全;


◆压力校验系统在能实现全量程自动加压、减压、稳压、数据采集、误差计算、存储等,打印符合国家检定规程的校验记录、误差曲线及证书等;


◆全自动压力校验系统可根据需要更换不同量程的数字压力模块作为标准,用于检定不同量程和准确度的仪表;


◆可校验HART压力变送器;


◆压力单位:Pa,kPa,hPa,MPa,psi,bar,mbar,inH2O,mmH2O,inHg,mmHg,kgf/cm2。

图标技术指标
产品名称微压型真空/气压型
压力发生范围(-40~40)kPa(-0.095~2.5/4/6/10)MPa 标准大气压下
压力稳定度优于0.005%F.S优于0.005%F.S
压力测量标准可选用标准数字压力模块,也可选用智能数字压力校验仪或精密数字表
测量准确度0.02级、0.05级0.02级、0.05级
介质空气空气
单点升压稳定时间≤10 秒≤10 秒
压力接口2*M20*1.5(可扩展)2*M20*1.5(可扩展)
外形尺寸(650x400x300)mm(650x400x300)mm

电测功能量程准确度
电流测量(-30~30)mA

分辨率:0.1μA,

准确度:±(0.01%RD+0.005%FS)

电压测量(-30~30)V分辨率:0.1mV,
直流输出DC24V带载能力50mA,过载保护电流120mA,±0.5V
开关测量通断小于 12 毫秒




推荐产品查看更多>
YH120A手动气压源(-0.095-16)MPa
YH120A手动气压源材质精选优质不锈钢及硬质铝合金。体积轻巧,便于携带,适用现场和实验室。结构简单,加压快捷省力无渗漏。可为现场及实验室检定和校准压力表、压力变送器、压 力开关、压力传感器等压力仪表提供稳定的压源。
YH630A 全自动压力校验系统
YH630A全自动压力校验系统采用标准一体化设计,模块化整合,组建成一套功能完备,组态灵活,智能、高效的综合型检定和校验设备。适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校准、检测等工作,广泛应用于各级计量单位、钢铁、电力、石油、化工、国防、工业制造、科研院校等领域,并远销海外。
YH630A 全自动压力校验系统
YH630A全自动压力校验系统采用标准一体化设计,模块化整合,组建成一套功能完备,组态灵活,智能、高效的综合型检定和校验设备。适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校准、检测等工作,广泛应用于各级计量单位、钢铁、电力、石油、化工、国防、工业制造、科研院校等领域,并远销海外。
YH630A 全自动压力校验系统
YH630A全自动压力校验系统采用标准一体化设计,模块化整合,组建成一套功能完备,组态灵活,智能、高效的综合型检定和校验设备。适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校准、检测等工作,广泛应用于各级计量单位、钢铁、电力、石油、化工、国防、工业制造、科研院校等领域,并远销海外。
YH630A全自动压力校验台【气压】
YH630A全自动压力校验台(气压)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。
YH630A全自动压力校验台【气压10MPa】
YH630A全自动压力校验台(气压10MPa)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。
常见问答

检定过程可以进行数据分析、计算,超误差自动标识;

压力表多长时间校验一次?
首先判断:你的压力表是否属于国家强制检定目录(主要是安全防护类)?如果是,法定周期通常为6个月。 一、强制检定(属于国家强制要求) 如果压力表用于以下涉及安全、贸易结算、医疗卫生、环境监测等国家规定的强制检定范畴,其检定周期是法定的: 安全防护: 锅炉主汽包和过热器的压力表。 固定式压力容器(如储气罐、反应釜)本体的压力表。 医用氧舱、高压氧舱的压力表。 气瓶、罐车等移动式压力容器上的压力表。 用于安全阀校验的 pressure gauge。 其它直接用于监控关键安全参数的压力表(如可能导致爆炸、火灾、中毒等危险工况的压力监控)。 强制检定周期: 通常为不超过6个月(半年)。这是最常见的要求,依据是《中华人民共和国计量法》及《强制检定的工作计量器具检定管理办法》。 二、非强制检定(企业自主管理或推荐性要求) 对于不属于强制检定范围的压力表(如一般工艺过程监控、非关键设备指示、实验设备等),校验周期由使用单位根据风险评估、使用情况、相关标准和制造商建议自行确定,但应形成文件化的管理制度。影响周期的因素包括: 使用环境条件: 环境恶劣程度: 高温、低温、高湿、腐蚀性气体、粉尘、振动等恶劣环境会加速仪表老化或损坏,需要缩短校验周期(如3个月、6个月)。 重要性: 该压力表指示的参数对产品质量、工艺稳定性、设备寿命或次要安全方面的影响程度。越重要,周期应越短。 使用频率和负荷: 使用频繁程度: 持续使用或频繁波动的压力表比间歇使用的更容易出现漂移或磨损,需要缩短周期。 压力波动范围: 经常在接近量程上限或下限工作,或承受剧烈压力冲击(水锤、脉动)的表,周期应缩短。 测量介质的性质: 腐蚀性、易结晶、粘度高: 这类介质容易堵塞导压管、损坏膜片或传感元件,需要缩短校验周期并加强日常维护。 制造商建议: 压力表生产厂家通常会在说明书或技术资料中给出推荐的校验周期(如1年、2年),这是一个重要的参考依据。 历史校验数据: 通过分析该压力表或同类压力表以往的校验记录(稳定性、漂移量),可以评估其性能衰减趋势,从而科学地调整后续的校验周期。如果历史数据表明性能稳定,周期可适当延长;反之则缩短。 相关标准和规范: 行业标准:某些特定行业(如石油化工、制药GMP、食品饮料、电力等)可能有更具体或更严格的要求。 管理体系要求:ISO 9001(质量管理体系)、ISO 14001(环境管理体系)、ISO 45001(职业健康安全管理体系)等要求对监视测量设备进行有效控制,包括定期校准/检定。 企业内部规程:企业应制定自己的计量器具管理程序,明确规定各类压力表的校验周期。 常见的一般性参考建议(非强检) 关键工艺点: 6个月至1年。 一般工艺监控点: 1年至2年。 辅助指示、非关键设备: 2年或根据情况更长,但必须有依据和记录。 实验室用精密压力表: 通常1年。 重要注意事项 首次使用: 新购置的压力表,即使出厂有合格证,建议在投入使用前进行首次检定/校准,以确认其性能符合要求,并建立基准值。 维修或调整后: 压力表经过维修(如更换指针、表盘、机芯)或发现有明显误差并调整后,必须重新进行检定/校准,然后才能投入使用。 怀疑或损坏: 任何时候,如果对压力表的准确性产生怀疑(如指示异常、与其他表比对差异大)或发现其有损坏(如指针卡死、表盘模糊、漏液漏气),应立即停止使用并送检/维修。 建立制度: 企业应制定明确的《计量器具管理制度》或《压力表校验规程》,明确规定哪些表属于强检(按法规执行),哪些是非强检,以及非强检表的校验周期确定依据、流程、责任部门和记录要求。 定期评估: 设定的校验周期不是一成不变的,应定期(如每年)根据使用情况、历史校验数据和风险评估结果进行评估和调整。
