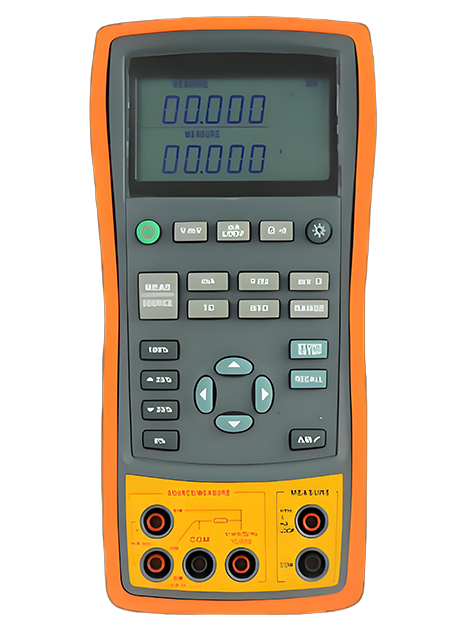

YH817 多功能热工校验仪
YH817多功能热工校验仪是一种高精度手持式信号测量/输出仪表,能同时测量与输出电压、电流、电阻、频率、热电偶、热电阻等各种工业过程信号。可替代电流信号源、电压信号源、电阻箱、电子电位差计、频率计等测量校验仪器;广泛应用于各级计量、钢铁、电力、石油、化工、各类工业制造、科研院校等计量测试领域。
图标产品概述

YH817 多功能热工校验仪




        YH817多功能热工校验仪是一种高精度手持式信号测量/输出仪表,能同时测量与输出电压、电流、电阻、频率、热电偶、热电阻等各种工业过程信号。可替代电流信号源、电压信号源、电阻箱、电子电位差计、频率计等测量校验仪器;广泛应用于各级计量、钢铁、电力、石油、化工、各类工业制造、科研院校等计量测试领域。

图标产品功能

  ◆测量/输出:电压、电流、电阻、频率,电流输出可支持有源、无源;以温度形式模拟热电阻、热电偶;

  ◆可模拟二线制变送器;

  ◆两通道相互隔离,支持同步测量、输出;

  ◆可提供手动步进、自动步进、0~100%阶跃和斜率输出功能;

  ◆带白色LED背光,并具有手动背光调节和自动电源关闭功能,适合现场使用;提供DC24V回路电源,以供现场调 试之用;

  ◆独有的自动识别三线、四线接线方式;

  ◆采用标准7#电池,便于客户更换购买;

  ◆热电偶测量和输出提供自动和手动两种冷端温度补偿;

  ◆支持智能数字压力模块接入,可实现压力测量功能(选配功能);

◆可根据客户需要添加新的热电偶、热电阻种类;

  ◆超强保护功能:任意信号误接220V自动保护;

◆防水等级IP67。

图标技术指标
测量功能


功能范围准确度0.02%准确度0.05%
电压0~60.0000V(上屏±30V)0.02%+20.05%+2
电流
0~24.000mA(上屏±24mA)0.02%+20.05%+2
毫伏

-15.000mV~80.000mV

80.00mV~125.00mV

0.02%+20.05%+2
电阻(2线 3线)

0.00Ω~440.00Ω

400.0Ω~3200.00Ω

0.15Ω

1.0Ω

0.25Ω

1.5Ω

电阻(4线)

0.00Ω~440.00Ω

400.0Ω~3200.00Ω

0.10Ω

0.5Ω

0.15Ω

1.0Ω

频率

1.000Hz~99.999Hz

100.00Hz~999.99Hz

1000.0Hz~9999.9Hz

10.000kHz~99.999KHz

0.01%+1
热电偶S 、R、 B、 K、 N 、E、 J 、T
热电阻Pt100、 Pt1000、 Cu50、 Cu100


输出功能
功能范围

准确度

0.02%

准确度

0.05%

电压 V(0~10.000)V0.02%+20.05%+2
有源电压
(0~24.000)mA0.02%+20.05%+2
无源电流(0~24.000)mA0.02%+20.05%+2
热电偶K、E、J、T、N、R、S、B
热电阻Pt100、 Pt1000、 Cu50 、Cu100
毫伏

-15.000mV~99.999mV

100.00mV~125.00mV

0.02%+20.05%+2
频率

0.20Hz~200.00Hz

200.0Hz~2000.0Hz

2.000kHz~20.000kHz

0.01%+10.02%+1
电阻

10.00 Q~440.00 Ω

400.0 Q~3200.0Ω

0.15 Ω

0.50 Ω

0.25 Ω

1.0 Ω
