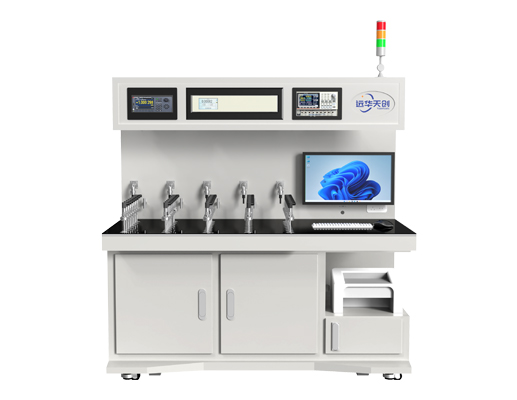

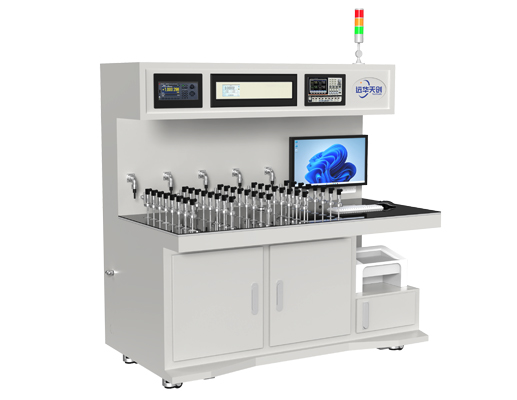

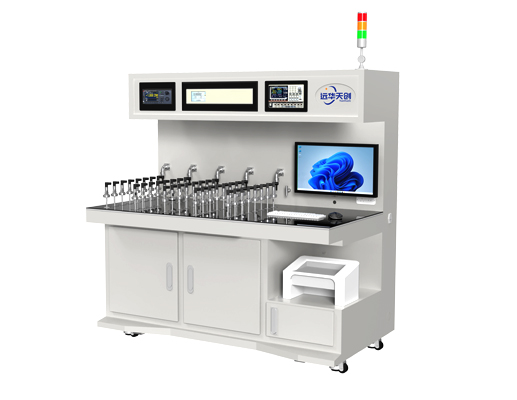

YH616TPTMAP传感器自动测试系统
TMAP传感器⾃动测试系统,可全⾯⽤于对TMAP传感器的性能检测。可实现常温下P-V特性测试、常压下T-R特性测试,以及设定温度下P-V特性测试、设定压⼒下T-R特性测试。系统主要由电源组件、数据采集仪、压⼒控制器(含标准数字压⼒计)、压⼒发⽣系统(含真空泵)、⾼低温试验箱、测试⼯装、测试线缆、计算机软件系统及控制机柜等部分组成,控制机柜⽤于集成电源组件、数据采集仪、压⼒控制器、压⼒发⽣系统及计算机、显⽰器等部件,使设备协调统⼀,⽅便⽤⼾操作。
图标产品概述

YH616TPTMAP传感器自动测试系统




       TMAP传感器⾃动测试系统,可全⾯⽤于对TMAP传感器的性能检测。可实现常温下P-V特性测试、常压下T-R特性测试,以及设定温度下P-V特性测试、设定压⼒下T-R特性测试。系统主要由电源组件、数据采集仪、压⼒控制器(含标准数字压⼒计)、压⼒发⽣系统(含真空泵)、⾼低温试验箱、测试⼯装、测试线缆、计算机软件系统及控制机柜等部分组成,控制机柜⽤于集成电源组件、数据采集仪、压⼒控制器、压⼒发⽣系统及计算机、显⽰器等部件,使设备协调统⼀,⽅便⽤⼾操作。

图标产品功能

♦直流恒压电源为传感器提供精准的供电;

♦数据采集仪⽤于对传感器各种信号的实时采集,并可实现多通道切换;

♦压⼒控制器通过对真空泵和控压装置的控制为传感器提供稳定的压⼒源;

♦⾼低温试验箱为传感器提供可设定的恒定温场;

♦⾼温测试⼯装可放置于⾼低温试验箱内;

♦常温测试⼯装可布置于集成柜⼯作台⾯,⽅便常温测试;

♦测试线缆与测试⼯装上的传感器⼀⼀对应,并连接⾄数据采集仪;

♦计算机软件系统可实现对直流稳压电源、压⼒控制器、⾼低温试验箱的⾃动控制,同时对数据采集仪实时控制,完成各通道的切换,并对采集的数据进⾏分类处理和计算,实时展⽰测试过程数据及合格判定,并给客⼾提供简洁⽅便的各种查询接⼝和打印数据等功能。

图标技术指标

♦压⼒量程范围:(5〜100/200/350/700)kPa.a(可选配);

♦压⼒标准准确度:0.05%FS、0.02%FS、0.01%FS(可选配);

♦控压稳定度:≤0.01%FS;

♦恒压供电范围:(0〜30)V可调;

♦数据采集精度:6½,可采集电压、电阻;

♦控压响应时间:≤20s/单点;

♦温箱温度范围:-40℃〜150℃(可定制);

♦通道数量:1〜60路或可根据⽤⼾需求定制。
