YH630A全自动压力校验台【气压】
YH630A全自动压力校验台(气压)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。
图标产品概述

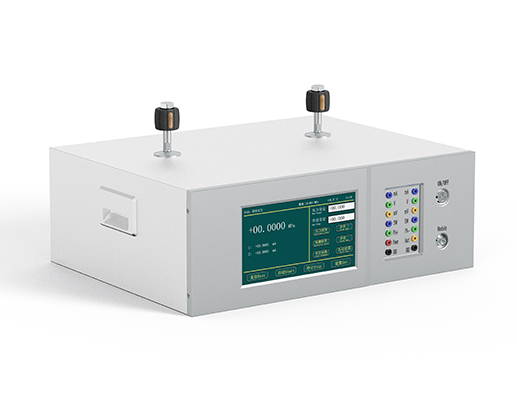

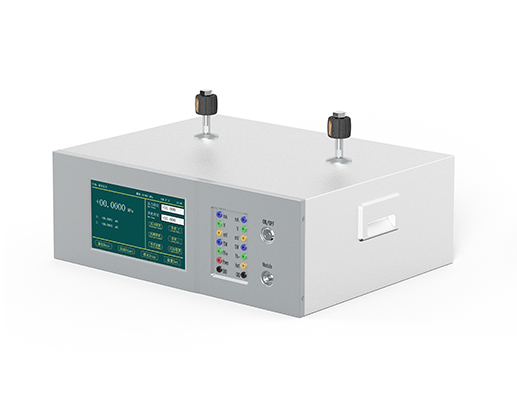

YH630A全自动压力校验台

【气压】

◆ YH630A全自动压力校验台(气压)采用标准一体化设计,模块化整合,整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部,压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏,简洁直观便于使用人员快速掌握、操作。该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业,适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。

图标产品功能

◆符合最新国家检定规程,可检定一般压力表、精密压力表、数字压力表、压力开关、压力传感器、压力变送器等;
◆设备主要由设备机体、全自动压力发生及控制系统、高精度测量系统、标准数字压力模块、计算机和打印机(选配)、计量软件及附件等组成;
◆控压方式采用高精度控制阀及伺服无级自动控制模式,快速升降压,瞬间稳定;
◆上位机软件及下位机触摸屏均可实现自动控制;
◆具备控压数据、压力曲线的实时显示,数据存储和输出功能;
◆可在范围内任意定点设定,实现定点自动控压;
◆检定点数及次数、单点稳压时间可编辑,系统根据量程自动等分,升降压自动循环,无需人工干预;
◆正反级推进功能,完美实现指针表的反向检定;
◆升降压曲线及误差曲线实时显示;
◆图标式管理菜单;中英文操作界面,10寸触摸屏显示;
◆测量值位数显示:4、5或6位可自定义;
◆具备误接保护功能,避免电路受损;
◆其输出压力的准确度以数字压力标准模块作为控压依据,采用压力、压力变化率双闭环控制方案,快速响应,无超调;
◆具有完整保护功能,过压(如果超过量程的120%则会发出报警)、传感器故障等报警,保护被校表的安全;
◆压力校验系统在能实现全量程自动加压、减压、稳压、数据采集、误差计算、存储等,打印符合国家检定规程的校验记录、误差曲线及证书等;
◆全自动压力校验系统可根据需要更换不同量程的数字压力模块作为标准,用于检定不同量程和准确度的仪表;
◆可校验HART压力变送器;
◆压力单位:Pa,kPa,hPa,MPa,psi,bar,mbar,inH2O,mmH2O,inHg,mmHg,kgf/cm2。

图标技术指标


产品名称微压型真空/气压型
压力发生范围(-40~40)kPa(-0.095~2.5/4/6/10)MPa 标准大气压下
压力稳定度优于0.005%F.S优于0.003%F.S
压力测量标准可选用标准数字压力模块,也可选用智能数字压力校验仪或精密数字表
测量准确度0.02级、0.05级0.02级、0.05级
工作介质空气空气
单点升压稳定时间≤10秒≤10 秒
压力接口2*M20*1.5(可扩展)2*M20*1.5(可扩展)
外形尺寸(650×400×300)mm(650×400×300)mm


电测功能量程准确度
电流测量(-30~30)mA分辨率:0.1μA,
准确度:±(0.01%RD+0.005%FS)
电压测量(-30~30)V分辨率:0.1mV,
直流输出DC24V带载能力50mA,过载保护电流120mA,±0.5V
开关测量通断小于 12 毫秒
